L’équilibrage dynamique du débit pour les systèmes sol
la nouvelle norme chez Giacomini

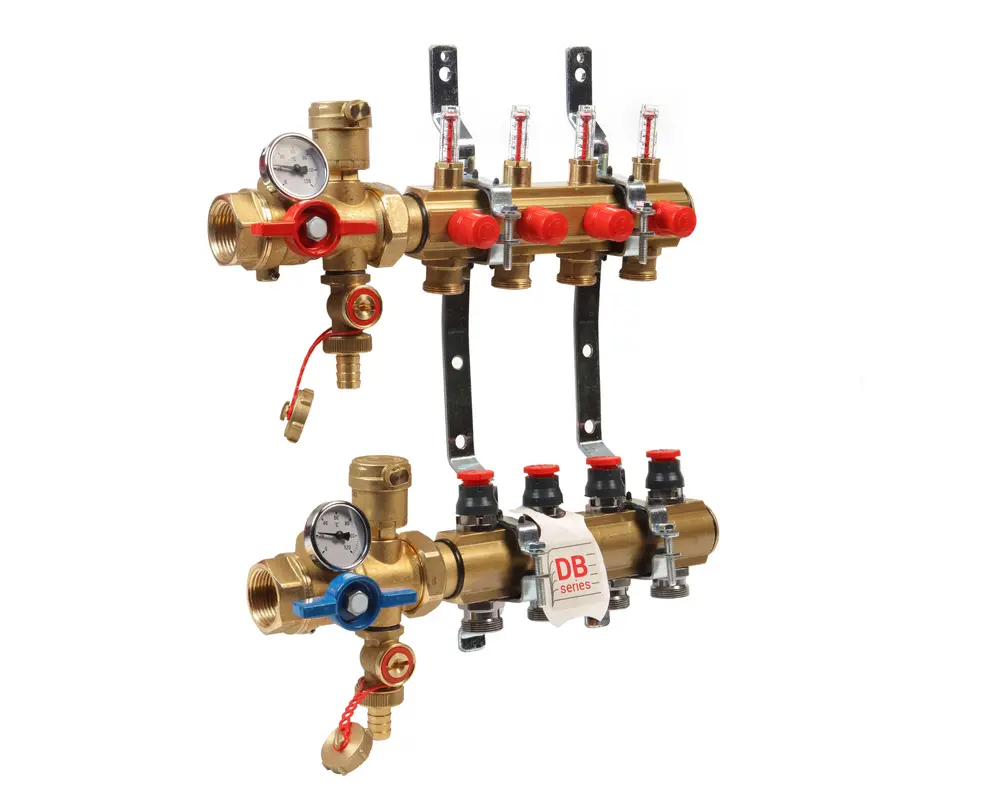

En tant que spécialiste et fabricant de systèmes hydrauliques pour le chauffage et la climatisation, Giacomini est le premier sur le marché à proposer le collecteur en laiton avec équilibrage dynamique du débit R553FKDB comme collecteur « standard » pour les applications en combinaison avec des systèmes sol utilisant des tuyaux en plastique et des tuyaux multicouches en plastique, tant dans le secteur résidentiel (logements individuels et collectifs) que dans le secteur commercial, et même en combinaison avec l'activation du noyau de béton.
Fonctionnement du collecteur dynamique
Dans la partie retour du collecteur avec équilibrage dynamique du débit, une cartouche dynamique est montée pour chaque circuit. Elle est composée d'une vanne motorisée, d'un composant pour le préréglage du débit souhaité et d'une membrane EPDM à déformation contrôlée. Cette membrane en EPDM permet un contrôle dynamique du débit en régulant l'ouverture de l'insert (= cartouche) en fonction des autres circuits de l'installation: lorsque d'autres circuits se ferment (parce que la température ambiante souhaitée a été atteinte dans les pièces concernées), la différence de pression sur l'insert des circuits encore ouverts augmente ; dans cette situation, la membrane en EPDM réduit l'ouverture du débit de manière à limiter le débit à la valeur prédéfinie.
Si par la suite les autres circuits sont à nouveau ouverts et que la différence de pression à travers la cartouche diminue, la membrane EPDM augmente à nouveau l'ouverture du débit, de sorte que le débit reste égal à la valeur prédéfinie.
Le concept de la membrane en EPDM est unique et a été breveté par Giacomini. Contrairement aux autres systèmes sur le marché, qui sont montés sur ressorts, les collecteurs Giacomini permettent de contrôler des débits et des différences de pression plus importants et sont moins sensibles au dépôt de saletés et aux obstructions.
Afin de garantir un fonctionnement optimal dans les petites et grandes installations, une double gamme a été développée. Le modèle "low flow" convient aux petites applications, telles que le chauffage au sol d'une maison unifamiliale, avec un débit maximal par circuit de 160 l/h et une différence de pression maximale de 60 kPa, tandis que pour les grands projets, il existe le modèle "high flow" avec un débit maximal de 250 l/h par circuit et une différence de pression maximale de 150 kPa.
Équilibrage statique et dynamique
L'équilibrage statique est traditionnellement utilisé dans les systèmes à débit constant ou à variation limitée de la charge thermique, comme les systèmes de chauffage par le sol où la régulation individuelle de la température ambiante n'est pas utilisée. Dans ce type d'installation, on installe un collecteur "classique" où les vannes de pied de colonne, intégrées au collecteur de départ, sont utilisées pour la régulation hydraulique des circuits. Ce réglage est en fait un contrôle du Kv et se fait aux conditions de conception, aussi appelées "pleine charge", c.à.d. aux débits maximums de l'installation.

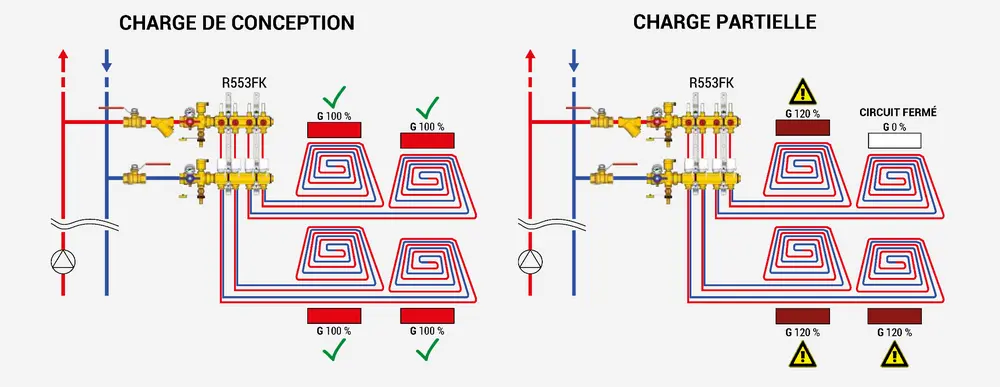

Cependant, si l'on utilise une régulation par zone pour chaque pièce, avec un thermostat d'ambiance qui commande les éléments électriques des circuits correspondants, le chauffage par le sol ne fonctionnera pas simultanément dans toutes les pièces pendant la majeure partie de la saison de chauffage. Dans ce cas, l'installation fonctionnera donc à "charge partielle" et le débit dans les circuits non fermés dépassera la valeur nominale, ce qui aura pour effet d’augmenter la consommation d'énergie.

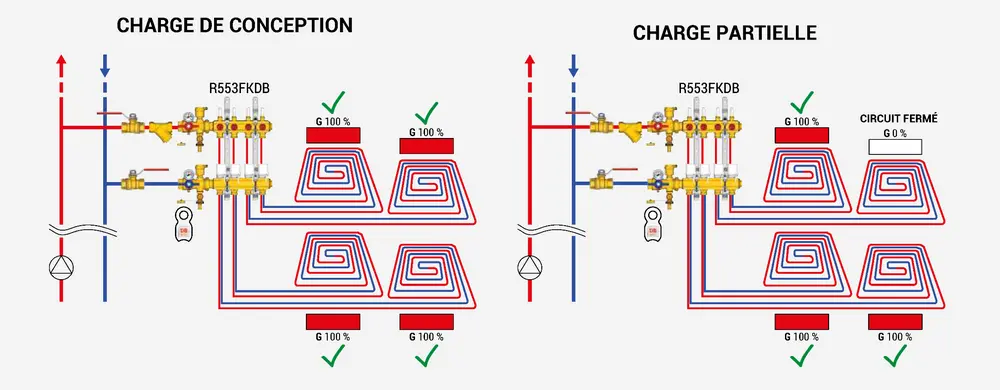

La solution est le collecteur Giacomini avec équilibrage dynamique du débit, où la membrane intégrée à déformation contrôlée limite le débit au débit nominal préétabli, comme expliqué ci-dessous.
Cela permet d'éviter les dépassements de température ambiante et d'assurer un confort thermique optimal.
En outre, des économies d'énergie allant jusqu'à 25% peuvent être réalisées, comme le montre une étude réalisée en collaboration avec l'université "Politecnico di Torino" de Turin (Italie).
Finis les calculs complexes
Un autre avantage par rapport aux collecteurs "classiques" avec contrôle Kv est que les collecteurs avec céquilibrage dynamique permettent de régler directement le débit souhaité par circuit sur le collecteur retour. Cela simplifie grandement la conception de l'installation de chauffage par le sol et garantit des performances optimales en combinaison avec une efficacité et une fiabilité maximales, tant dans les nouveaux bâtiments que lors de la rénovation de bâtiments existants.
En outre, l'installation et le réglage du collecteur peuvent être effectués beaucoup plus rapidement, Giacomini fournissant les informations nécessaires à l'installateur via un code QR sur l'emballage.

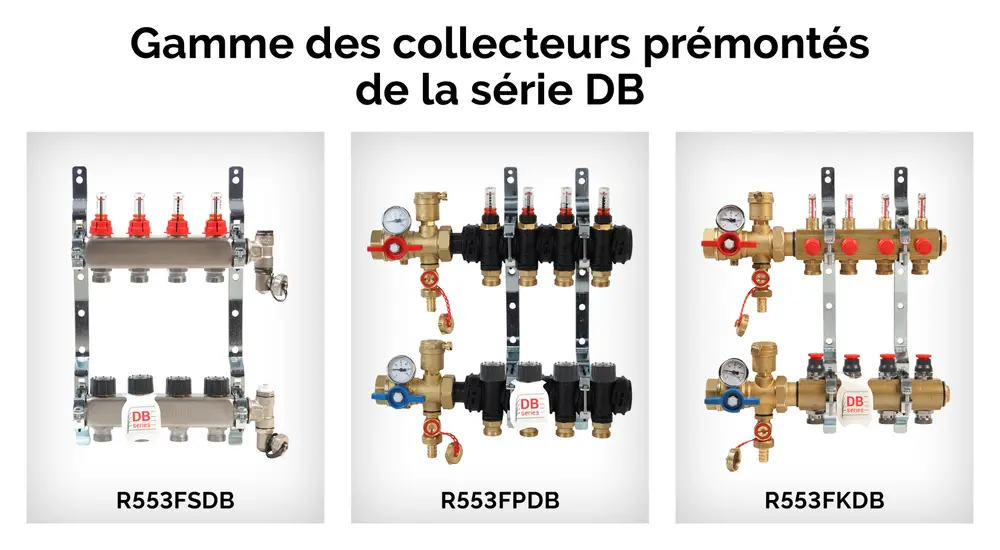

En plus des collecteurs en laiton pour l’équilibrage dynamique du débit, Giacomini propose ce nouveau type de collecteur dans une version en acier inoxydable et en technopolymère.
