Dynamische debietregeling voor vloersystemen
De nieuwe standaard bij Giacomini

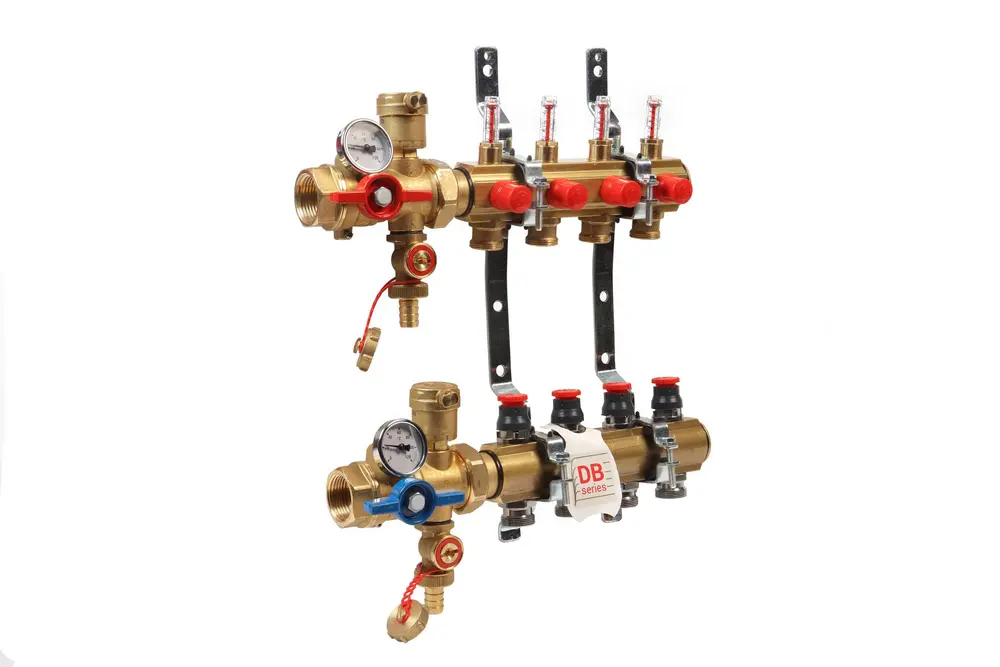

Giacomini is als specialist en totaalfabrikant van hydraulische systemen voor verwarming en koeling de eerste speler op de markt die de messing verdelers met dynamische debietregeling R553FKDB als standaard verdeler levert voor toepassingen in combinatie met vloersystemen die uitgevoerd worden met kunststof leidingen en kunststof meerlagenbuis, en dit zowel in de woningsector (individuele en collectieve woningen), als in de teritaire sector en zelfs in combinatie met betonkernactivering.
Werking van de dynamische verdeler
In de retourverdeler van de verdeler met dynamische debietregeling wordt per kring een dynamisch binnenwerk gemonteerd dat opgebouwd is uit een motoriseerbaar ventiel, een component voor de voorinstelling van het gewenst debiet en een EPDM-membraan met gecontroleerde vervorming. Dit EPDM-membraan zorgt voor een dynamische debietregeling door de doorstroomopening van het binnenwerk te regelen in functie van de overige kringen in de installatie: wanneer andere kringen sluiten, omdat de gewenste kamertemperatuur is bereikt in de bijhorende lokalen, dan zal het drukverschil over het binnenwerk van de kringen die nog open staan stijgen; in deze situatie reduceert het EPDM-membraan de doorstroomopening zodat het debiet begrensd wordt tot de vooringestelde waarde.
Wanneer nadien andere kringen opnieuw geopend worden en het drukverschil over het binnenwerk daalt, zal het EPDM membraan de doorstroomopening opnieuw vergroten, zodat het debiet gelijk blijft aan de vooringestelde waarde.
Het concept van het EPDM membraam is uniek en werd door Giacomini gebrevetteerd. In tegenstelling tot andere systemen op de markt, die uitgerust zijn met een veer, kunnen grotere debieten en grotere drukverschillen gecontroleerd worden met de Giacomini verdelers en zijn de verdelers minder gevoelig aan vuilafzetting en verstopping.
Om een optimale werking in kleine én grote installaties te kunnen garanderen, werd een dubbel assortiment ontwikkeld, waarbij het ‘low flow’ model geschikt is voor kleine toepassingen, zoals een vloerverwarmingssysteem in een individuele woning met een maximum debiet per kring van 160 l/h en een maximum drukverschil van 60 kPa, terwijl voor grote projecten het ‘high flow’ model bestaat met maximum debiet 250 l/h per kring en maximum drukverschil 150 kPa.
Statische en dynamisch inregeling
Traditioneel wordt statische inregelapparatuur gebruikt in systemen met constant debiet of met beperkte verandering van de thermische belasting, zoals bijvoorbeeld vloerverwarmingsinstallaties waar geen individuele regeling van de kamertemperatuur wordt toegepast. In dergelijke installaties wordt een ‘klassieke’ verdeler gemonteerd waarbij de voetventielen, die ingebouwd zijn in de aanvoerverdeler, gebruikt worden voor de hydraulische inregeling van de kringen. Deze inregeling is eigenlijk een Kv-regeling en gebeurt bij ontwerpcondities, ook wel vollast genoemd, dus bij maximale debieten in de installatie.
Wordt er echter een zonesturing toegepast met een kamerthermostaat per lokaal die de elektro-elementen van de bijhorende kringen bedient, dan zal de vloerverwarming gedurende het grootste deel van het stookseizoen niet gelijktijdig werken in alle lokalen, zodat de installatie werkt in deellast en het debiet in de kringen die niet gesloten zijn boven de nominale waarde zal stijgen en bijgevolg ook het energieverbruik zal toenemen.
De oplossing is de Giacomini-verdeler met dynamische debietregeling waarbij het ingebouwd membraan met gecontroleerde vervorming het debiet begrenst tot het vooringesteld nominaal debiet, zoals hierboven uitgelegd.
Hierdoor kunnen overshoots van de kamertemperatuur vermeden worden en kan dus een optimaal thermisch comfort verzekerd worden.
Bovendien kan een energiebesparing gerealiseerd worden tot 25%, zoals blijkt uit een studie die gemaakt werd in samenwerking met de universiteit ‘Politecnico di Torino’ in Turijn (Italië).
Geen complexe berekeningen meer
Een ander voordeel ten opzichte van de ‘klassieke’ verdelers met Kv-regeling is het feit dat de verdelers met dynamische inregeling het mogelijk maken om direct het gewenst debiet per kring in te stellen op de retourverdeler. Hierdoor wordt het ontwerp van de vloerverwarmingsinstallatie een pak eenvoudiger en kunnen optimale prestaties gegarandeerd worden in combinatie met maximale efficiëntie en betrouwbaarheid, zowel in nieuwbouw als bij renovatie van bestaande gebouwen.
Bovendien kan ook de installatie en de inregeling van de verdeler hierdoor een stuk sneller verlopen, waarbij Giacomini de nodige informatie ter beschikking stelt van de installateur via een QR-code op de verpakking.

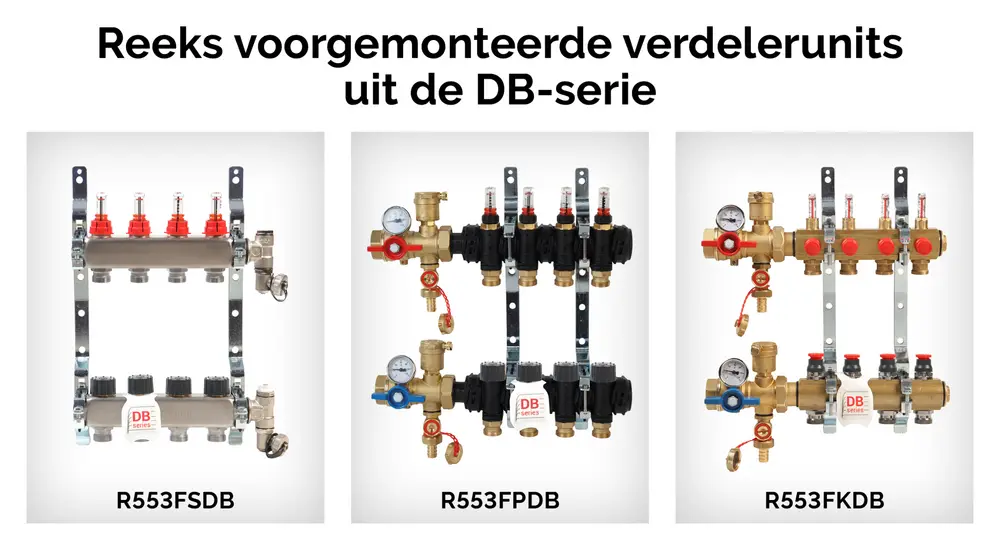

Naast de messing verdelers voor dynamische debietregeling biedt Giacomini dit nieuw type verdeler ook aan in een roestvrij staal en in technopolymeer versie.
Voor meer informatie : https://bit.ly/3SVuxyP
