Montagebuizen, goten en installatiedozen
In een elektrische installatie moeten kabels en draden beschermd en netjes geleid worden. Hiervoor gebruikt men montagebuizen en kabelgoten (opbouw) en installatiedozen (inbouw én opbouw). Buizen en goten geleiden de bekabeling, terwijl installatiedozen dienen voor schakelaars, stopcontacten en aftakkingen.
Montagebuizen
Geribde buis (flexibele buis)
Geribde buizen of buizen zijn flexibele kunststofbuizen met ribbels. Door hun flexibiliteit kunnen ze gemakkelijk door bochten worden gelegd. Geribde buizen worden vaak geleverd als voorbedrade flexibele buizen, waarbij de draden al in de buis zitten.
Deze worden vaak gebruikt bij inbouwinstallaties of in beton
PVC-montagebuis

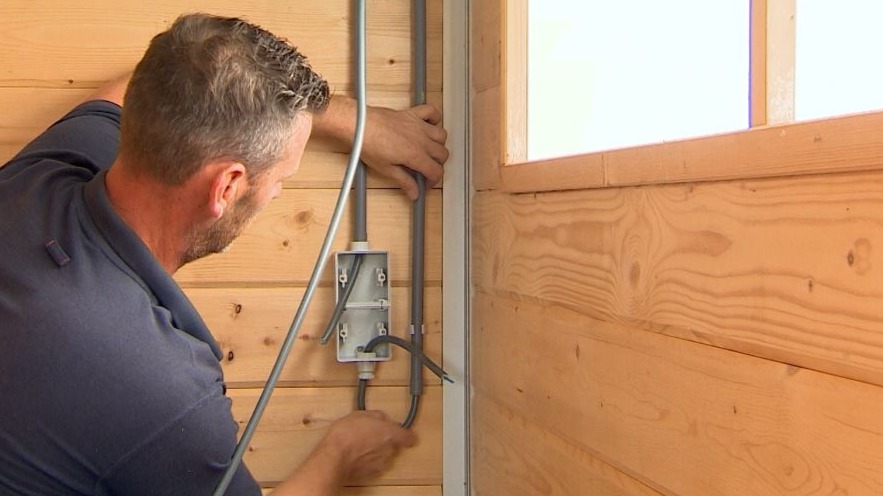

PVC-buizen zijn rechte, stijve kunststofbuizen die vooral gebruikt worden bij opbouwinstallaties. Ze worden met beugels tegen de muur bevestigd.
Deze worden vaak gebruikt bij installaties in garages, kelders, werkplaatsen of industriële ruimtes.
Moffen en hulpstukken
Om buizen met elkaar te verbinden worden moffen gebruikt. Dit zijn verbindingsstukken waarin twee buizen worden geschoven.
Daarnaast bestaan er ook andere hulpstukken zoals bochten of T-stukken die het mogelijk maken om een buizensysteem netjes en stevig te monteren.
Wartels
Wartels worden gebruikt om een installatiebuis stevig aan te sluiten op een verdeelkast of inbouwdoos. Ze zorgen ervoor dat de buis goed vastzit en beschermen de bedrading tegen beschadiging aan de invoeropening. Afhankelijk van het type kunnen wartels ook zorgen voor een stof- en waterdichte afdichting.
Goten
Kabelgoten
Kabelgoten zijn kunststof of metalen goten waarin meerdere kabels naast elkaar kunnen worden gelegd. Ze worden vaak gebruikt wanneer er veel kabels moeten worden geïnstalleerd. De kabels blijven gemakkelijk bereikbaar doordat de goten meestal een afneembaar deksel hebben.
Deze worden vaak gebruikt bij kantoren, technische ruimtes en industriële installaties.
Draadgoten
Draadgoten bestaan uit een plastic metalen roosterstructuur waar draden tussen worden geleid. Ze worden vaak gebruikt in industriële installaties of technische lokalen.
Installatiedozen
In een elektrische installatie worden verschillende soorten installatiedozen gebruikt om schakelaars, stopcontacten en verbindingen veilig te plaatsen.
Inbouwdoos
Een inbouwdoos wordt in een gemetselde muur of betonwand geplaatst. De elektrische draden komen via buizen of preflex in de doos terecht.
Inbouwdozen bestaan in verschillende dieptes, bijvoorbeeld 40 mm of 60 mm. Diepere dozen bieden meer plaats voor draden, lasklemmen of elektronische modules zoals dimmers. Wanneer meerdere schakelaars of stopcontacten naast elkaar geplaatst moeten worden, worden meervoudige inbouwdozen gebruikt.
Inbouwdoos voor gipswand (hollewanddoos)
Voor gipskartonwanden bestaan er speciale hollewanddozen, vaak herkenbaar aan hun oranje kleur. Deze dozen hebben klemmen of uitklapbare vleugels die zich achter de gipsplaat vastzetten zodat de doos stevig op zijn plaats blijft.
Opbouwdoos
Een opbouwdoos werkt volgens hetzelfde principe als een inbouwdoos, maar wordt op de muur gemonteerd in plaats van erin. Dit type wordt gebruikt bij opbouwinstallaties, bijvoorbeeld in garages, kelders, werkplaatsen of industriële ruimtes.
Aftakdoos
Een aftakdoos wordt gebruikt om draden of kabels met elkaar te verbinden en vertakkingen te maken in de installatie. De verbindingen gebeuren meestal met lasklemmen.
